Описание и технические характеристики

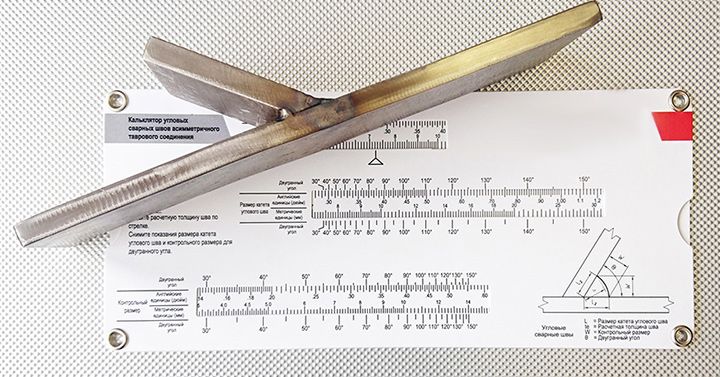

Линейка сварщика используется при расчете катетов угловых и тавровых сварных соединений. В документации на изготовление металлоконструкции с угловыми и тавровыми СС закладывается размер катета углового шва от которого во многом зависит прочность будущего изделия. При ассиметричном (тупом или остром) сварном соединении, размер катета надо рассчитывать по известному углу сборки и толщине изделия при помощи тригонометрические функции или по логарифмической линейке. Использование линейки сварщика дает возможность расчета катета без дополнительных приспособлений.
При контроле готовых сварных соединений, линейка может быть использована в комплекте с шаблоном сварщика Skew-T применяемого для контроля параметров угловых и тавровых соединений сваренных под углом больше или меньше 90°. Основное конструктивное отличие данной модели это удлинённая планка дающая возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций. Такой карманный калькулятор в комплекте с шаблоном Skew-T может быть полезен дефектоскопистом и надзорным органам в случаях когда необходимо оперативно рассчитать размер катета и тут же сверить действительное значение с предписаниями нормативов (в том числе ГОСТ 23518-79)
ООО Неркон
